在JSP页面中轻松实现数据饼图(1)(2)

获取总销售量

在多数情况下，销售列表中会有很多个记录，所以访问数据库的快捷性和高效性显得非常重要。现在我们只需要访问数据库中每一种产品的总额销售量。
表C中的getSales()方法与数据库连接并返回一个数组，这个数组包含每一种产品的总额出售量。

Listing C

////////////////////////////////////////////////////////////
//Get the sales totals from the database
////////////////////////////////////////////////////////////
public float[] getSales(int products)
{
　float[] arr = new float[products];
　Connection con;
　Statement stmt;
　ResultSet rs;
　int count = 0;
　String sql = "select productID, amount from p_sales";
　try
　{
//Load Driver:
Class.forName(driver);
//Connect to the database with the url
con = DriverManager.getConnection(dburl , dbuid , dbpwd);
stmt = con.createStatement();
//Get ResultSet
rs = stmt.executeQuery(sql);
while(rs.next())
{
　int product = rs.getInt("productID");
　//Check that the productID is valid
　if (product ＞= 0 && product ＜ products)
　{
//Add to product total
arr[product] += rs.getFloat("amount");
count++;
　}
}
stmt.close();
con.close();
　}
　catch (java.lang.Exception ex)
　{
arr[0] = -1.0f;
　}
　return arr;
}

当getSales()遍历所有的记录后，它只存储的是每一种产品新的出售量：

int product = rs.getInt("productID");
arr[product] += rs.getFloat("amount");

pieColor对象

饼状图形上的每一种产品应该以不同的颜色显示。为了达到这一目的，我们建立一个pieColor对象(如表D)所示，这一对象包含有关颜色的数组：

Color pieColorArray[] = {new Color(210,60,60), new Color(60,210,60)…}

pieColor类定义了一个setNewColor()的方法，这一方法能够使curPieColor和索引递增，同时它可以检查索引不要超过边界范围，即采用的方法是：如果curPieColor过大即赋0值。

更有效的是，setNewColor()循环每一种颜色后，并在第一种颜色下执行以下的代码：

curPieColor++;
if(curPieColor ＞= pieColorArray.length)
{curPieColor = 0;}

RenderingHints和antialiasing类

java.awt.RenderingHints类定义了很多方法以显示二维图形，包括alpha_interpolation, 抖动,以及antialiasing方法。RenderingHints有助于决定图形如何显示以及图形如何达到最佳处理。

为了能以平滑显示，可以使用antialiasing方法来处理饼状图形。Antialiasing是一种图形的平滑处理方法。其算法是选择一个特殊象素的颜色值并取代交叉处的象素，从而能够使线条交叉处得到平滑化。

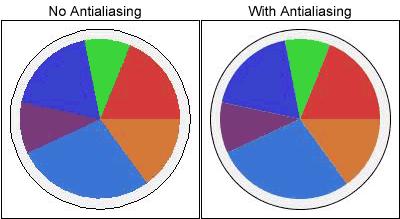

图A说明了antialiasing方法的效果。可以看出使用antialiasing方法的饼状图形的线条交叉处变得很平滑。

图A

同时，还可以建立一个RenderingHints对象，并传递到Graphics2D setRenderingHints()方法，如下所示：

RenderingHints renderHints = new RenderingHints(RenderingHints.KEY_ANTIALIASING,
RenderingHints.VALUE_ANTIALIAS_ON);
g2d.setRenderingHints(renderHints);

制做可调整的边界

图A中的饼状图形有一边界，如何能改变边界的大小呢？可以先定义int border = 10，然后计算边界内面积的大小而实现：

Ellipse2D.Double elb = new Ellipse2D.Double(x_pie - border/2, y_pie - border/2,

pieWidth + border, pieHeight + border);

x_pie和y_pie的值代表着包围在饼状图形的正方形的左上角。我们通过边界面积取一半(border/2)而得到饼状图形的中心。

圆弧(Arc)理论

从java.awt.Graphics 类继承而来的fillArc()方法提供了绘制饼状图形各个部分(或圆弧)的简单方法：

g2d.fillArc(x_position, y_position, width, height, startAngle, sweepAngle);

x_position,和y_position整数代表着要填充的圆弧的左上角的x,y的坐标，width和heigh整数代表其具体的尺寸。如果width和height的值相等，饼状图形将是一个圆。如果width和height不相等，那么饼状图形将是一个椭圆。

fillArc()方法决定基于sweepAngle整数值的圆弧的大小。如果sweepAngle值是正的，则圆弧是以反时针方向绘制，反之以顺时针绘制。

绘制圆弧

第一步，使用pieColor对象的getPieColor()方法获取最近饼状圆弧的颜色，并把它赋予当前的圆弧：:

g2d.setColor(pc.getPieColor());

接着，通过不断循环sales[]数组并使其累加而获得总共的销售量：

salesTotal += sales[i];

使用总共销售量，可以计算出每一种产品销售情况占总共销售量的百分量：

float perc = (sales[i]/salesTotal);

我们计算sweepAngle即可给圆弧的每一部分分配度数：

int sweepAngle = (int)(perc * 360);

每一部分圆弧画完之后，startAngle即可根据当前的sweepAngle递增。这就确保当前的圆弧部分都是以上一圆弧为开始，从而建立一个完整的饼状图形。

显示图标

图标提供了显示饼状图形中各个部分最简洁的方式。一个图标的大小应该与饼状图形中的占有量相对应。

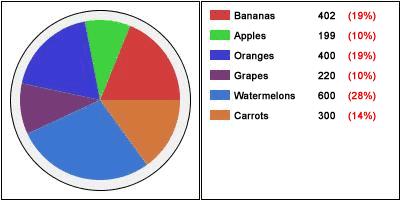

图B显示了一个完整饼状图形及其对应各个部分的图标，包括产品名称、销售总量、以及各个部分的占有量。

图B

总结

本文讲述了如何利用JSP绘制饼状图形的方法及算法，这些方法及算法简单而实用，开发人员可以充分地利用这些方法。
